Reaktif Güç Kontrol Rölesi: Enerji Verimliliğinde Zirve

Enerji maliyetlerinin sürekli arttığı günümüzde, işletmeler ve bireyler enerji verimliliğini artırmanın yollarını aramaktadır. Bu noktada, reaktif güç kontrol röleleri kritik bir rol oynamaktadır. Bu kapsamlı blog yazısında, reaktif güç kontrol rölelerinin ne olduğunu, nasıl çalıştığını, faydalarını ve seçiminde dikkat edilmesi gerekenleri detaylı bir şekilde inceleyeceğiz. Enerji faturalarınızı düşürmek ve sisteminizin verimliliğini artırmak için okumaya devam edin!

İçindekiler

• Reaktif Güç Kontrol Rölesi Nedir? Temel Kavramlar
• Reaktif Güç Kontrol Rölesi Nasıl Çalışır? Prensip ve Mekanizma
• Reaktif Güç Kontrol Rölesinin Faydaları: Neden Kullanmalısınız?
• Doğru Reaktif Güç Kontrol Rölesi Seçimi: Nelere Dikkat Edilmeli?
• Reaktif Güç Kontrol Rölesi Montajı ve Bağlantısı: Adım Adım Kılavuz
• Reaktif Güç Kontrol Rölesi Bakımı ve Arıza Tespiti
• Farklı Uygulama Alanlarında Reaktif Güç Kontrol Röleleri
• Sıkça Sorulan Sorular (SSS)

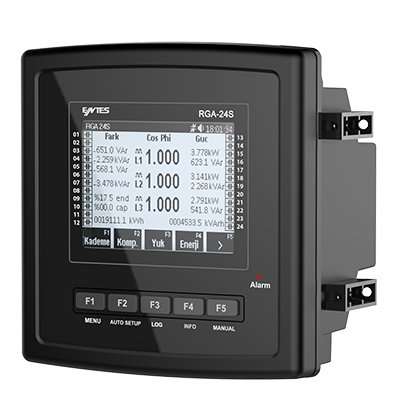

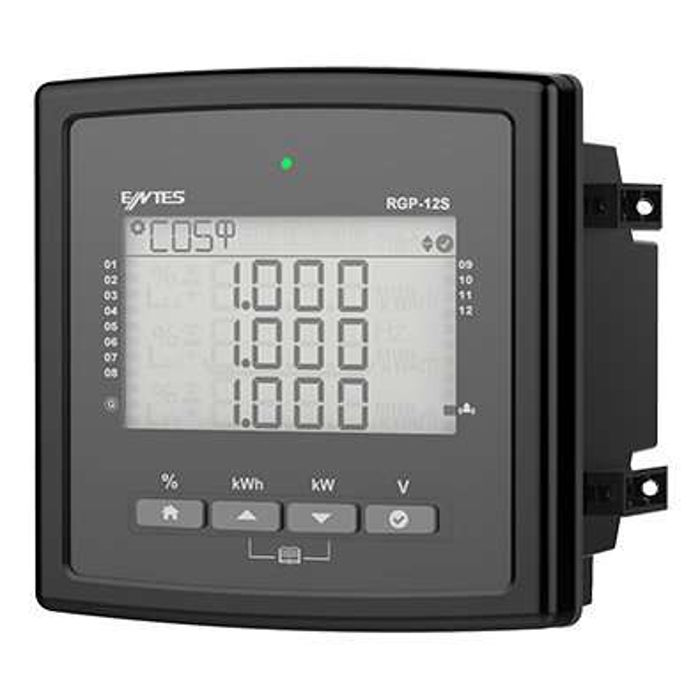

Reaktif Güç Kontrol Rölesi Nedir? Temel Kavramlar

Elektrik sistemlerinde iki temel güç türü bulunur: aktif güç ve reaktif güç. Aktif güç, iş yapmak için kullanılan gerçek güçtür (örneğin, bir motoru döndürmek veya bir lambayı yakmak). Reaktif güç ise manyetik alanlar oluşturmak ve sürdürmek için gereken, ancak doğrudan iş yapmayan güçtür. Endüktif yükler (motorlar, transformatörler) ve kapasitif yükler (kondansatörler) reaktif güç üretir veya tüketir.

Reaktif güç kontrol röleleri, elektrik sistemlerindeki reaktif güç dengesini optimize etmek için kullanılan cihazlardır. Bu röleler, sisteme bağlı olan endüktif ve kapasitif yükleri sürekli olarak izler ve reaktif güç ihtiyacını karşılamak için uygun miktarda kondansatörü devreye alıp çıkararak güç faktörünü (cosφ) iyileştirir. Güç faktörü, aktif gücün toplam görünen güce oranını ifade eder ve ideal olarak 1'e yakın olması istenir. Düşük bir güç faktörü, enerji kayıplarına, şebeke geriliminde düşüşlere ve enerji faturalarında artışa neden olabilir.

Reaktif Güç Kontrol Rölesi Nasıl Çalışır? Prensip ve Mekanizma

Reaktif güç kontrol röleleri, genellikle akım trafoları ve gerilim transformatörleri aracılığıyla sistemdeki akım ve gerilim değerlerini sürekli olarak ölçer. Bu ölçümlerden yola çıkarak sistemin anlık güç faktörünü hesaplar. Belirlenen hedef güç faktörü değerine ulaşmak veya bu değeri korumak için röle, kondansatör bankalarını otomatik olarak kontrol eder.

Çalışma prensibi şu adımları içerir:

• Ölçüm: Akım ve gerilim değerlerinin sürekli olarak sensörler aracılığıyla okunması.
• Hesaplama: Okunan değerlerden anlık güç faktörünün hesaplanması.
• Karşılaştırma: Hesaplanan güç faktörünün ayarlanan hedef değerle karşılaştırılması.
• Kontrol: Güç faktörü hedef değerin altındaysa, endüktif reaktif gücü dengelemek için uygun kademedeki kondansatörlerin devreye alınması. Güç faktörü hedef değerin üzerindeyse, kapasitif reaktif gücü azaltmak için kondansatörlerin devreden çıkarılması.

Bu döngü sürekli olarak tekrarlanır, böylece sistemin güç faktörü istenen sınırlar içinde tutulur. Röleler genellikle birden fazla kondansatör kademesini kontrol edebilir, bu da daha hassas bir reaktif güç dengelemesi sağlar.

Reaktif Güç Kontrol Rölesinin Faydaları: Neden Kullanmalısınız?

Reaktif güç kontrol rölelerinin işletmeler ve elektrik şebekeleri için sunduğu pek çok önemli fayda bulunmaktadır:

• Enerji Maliyetlerinde Azalma: Düşük güç faktörü nedeniyle oluşan reaktif enerji cezalarının önüne geçilir ve enerji verimliliği artırılarak genel enerji maliyetleri düşürülür.
• Şebeke Kayıplarının Azaltılması: İyileştirilmiş güç faktörü, iletim hatlarındaki akımı azaltır ve dolayısıyla enerji kayıplarını minimize eder.
• Gerilim Düşüşlerinin Önlenmesi: Yüksek reaktif güç talebi, şebeke geriliminde düşüşlere neden olabilir. Reaktif güç kontrolü, gerilim seviyesinin stabil kalmasına yardımcı olur.
• Sistem Kapasitesinin Artırılması: Güç faktörünün iyileştirilmesi, mevcut elektrik altyapısının daha verimli kullanılmasını sağlar ve yeni yatırımlara duyulan ihtiyacı azaltabilir.
• Ekipman Ömrünün Uzatılması: Daha stabil bir gerilim ve akım, elektrikli ekipmanların daha düzgün çalışmasını sağlar ve ömürlerini uzatır.
• Çevresel Etkiyi Azaltma: Daha az enerji tüketimi ve kayıp, karbon ayak izinin azaltılmasına katkıda bulunur.

Doğru Reaktif Güç Kontrol Rölesi Seçimi: Nelere Dikkat Edilmeli?

İhtiyaçlarınıza en uygun reaktif güç kontrol rölesini seçmek, sisteminizin performansı ve uzun ömürlülüğü açısından kritik öneme sahiptir. İşte dikkat etmeniz gereken bazı önemli faktörler:

• Sistem Gücü ve Yük Karakteristiği: Sistemin toplam aktif gücü ve bağlı olan endüktif/kapasitif yüklerin türü ve miktarı röle seçiminde belirleyici rol oynar. Yüklerin sürekli mi yoksa değişken mi olduğu da önemlidir.
• Hedef Güç Faktörü: Ulaşılması istenen ideal güç faktörü değeri belirlenmelidir. Genellikle bu değer 0.98 ile 1 arasında hedeflenir.
• Kondansatör Kademe Sayısı ve Gücü: Rölenin kontrol edebileceği kondansatör kademe sayısı ve her bir kademenin gücü, sistemin reaktif güç ihtiyacına uygun olmalıdır. Daha fazla kademe, daha hassas bir kontrol imkanı sunar.
• Kontrol Algoritması: Rölenin kullandığı kontrol algoritması (örneğin, lineer, döngüsel, optimizasyon) performansı etkileyebilir. Hızlı değişen yükler için daha gelişmiş algoritmalar tercih edilebilir.
• Koruma Özellikleri: Aşırı gerilim, düşük gerilim, aşırı akım, aşırı sıcaklık gibi koruma özelliklerinin bulunması, rölenin ve bağlı olduğu ekipmanların güvenliği için önemlidir.
• İletişim Arayüzleri: Uzaktan izleme ve kontrol imkanı sunan haberleşme protokollerini (örneğin, Modbus, Ethernet) destekleyen röleler tercih edilebilir.
• Kullanım Kolaylığı ve Arayüz: Rölenin kullanıcı dostu bir arayüze sahip olması, ayar yapmayı ve sistem bilgilerini görüntülemeyi kolaylaştırır.
• Marka ve Kalite: Güvenilir ve uzun ömürlü bir kullanım için tanınmış ve kaliteli markaların ürünleri tercih edilmelidir.

Reaktif Güç Kontrol Rölesi Montajı ve Bağlantısı: Adım Adım Kılavuz

Reaktif güç kontrol rölesinin doğru montajı ve bağlantısı, güvenli ve verimli bir çalışma için hayati önem taşır. Bu işlemlerin yetkili elektrik teknisyenleri tarafından yapılması gerekmektedir. Genel bir kılavuz olarak aşağıdaki adımlar izlenebilir:

1. Güvenlik Önlemleri: Montaja başlamadan önce enerji tamamen kesilmeli ve güvenlik ekipmanları (eldiven, gözlük vb.) kullanılmalıdır.
2. Montaj Yeri Seçimi: Röle, kolayca erişilebilir, temiz, kuru ve iyi havalandırılan bir yere monte edilmelidir. Aşırı sıcaklık, nem ve tozdan korunmalıdır.
3. Rölenin Sabitlenmesi: Röle, uygun montaj elemanları kullanılarak pano içerisine veya uygun bir yüzeye güvenli bir şekilde sabitlenmelidir.
4. Akım Trafosu Bağlantısı: Rölenin akım ölçümü yapabilmesi için uygun akım trafoları sisteme bağlanmalıdır. Akım trafolarının polaritesine dikkat edilmelidir. Genellikle fazlardan birine veya birkaçına akım trafosu bağlanır.
5. Gerilim Bağlantısı: Rölenin gerilim referansını alabilmesi için şebeke gerilimine bağlantısı yapılmalıdır. Faz-nötr veya faz-faz bağlantıları rölenin tipine göre değişebilir.
6. Kondansatör Bankası Bağlantısı: Rölenin kontrol edeceği kondansatör bankalarının kontaktörleri rölenin kontrol çıkışlarına doğru şekilde bağlanmalıdır. Kontaktörlerin bobin uçları röle çıkışlarına, güç uçları ise kondansatörlere bağlanır.
7. Topraklama: Rölenin ve kondansatör bankasının topraklama bağlantıları güvenli bir şekilde yapılmalıdır.
8. Kontrol ve Ayarlar: Bağlantılar tamamlandıktan sonra enerji verilerek rölenin doğru çalışıp çalışmadığı kontrol edilir. Rölenin üzerindeki menü veya yazılım aracılığıyla hedef güç faktörü, kademe ayarları ve diğer parametreler yapılandırılır.

Önemli Not: Bu sadece genel bir kılavuzdur. Rölenin ve kondansatör bankasının kullanım kılavuzundaki talimatlara kesinlikle uyulmalıdır.

Reaktif Güç Kontrol Rölesi Bakımı ve Arıza Tespiti

Reaktif güç kontrol rölelerinin uzun ömürlü ve verimli bir şekilde çalışması için düzenli bakım ve olası arızaların zamanında tespiti önemlidir.

Bakım:

• Periyodik Kontroller: Rölenin ve bağlantı kablolarının fiziksel durumu düzenli olarak kontrol edilmeli, gevşek bağlantılar sıkılmalı ve korozyon belirtileri incelenmelidir.
• Temizlik: Rölenin ve pano içinin toz ve kirden arındırılması, aşırı ısınmayı önler ve performansı artırır.
• Parametre Kontrolü: Rölenin ayarlanmış parametreleri (hedef güç faktörü, kademe ayarları vb.) periyodik olarak kontrol edilmeli ve gerekirse güncellenmelidir.
• Kondansatör Kontrolü: Kondansatör bankalarının kapasite değerleri ve fiziksel durumları düzenli olarak kontrol edilmelidir. Şişmiş veya sızdıran kondansatörler değiştirilmelidir.

Arıza Tespiti:

Olası arıza durumlarında aşağıdaki kontroller yapılabilir:

• Gösterge Kontrolü: Rölenin üzerindeki hata mesajları veya uyarı ışıkları kontrol edilmelidir. Kullanım kılavuzunda bu mesajların anlamları ve olası çözümleri belirtilmiştir.
• Bağlantı Kontrolü: Akım trafoları, gerilim bağlantıları ve kondansatör bağlantıları kontrol edilmelidir. Gevşek veya kopmuş bağlantılar arızaya neden olabilir.
• Sigorta Kontrolü: Rölenin ve kondansatör bankasının sigortaları kontrol edilmelidir. Atmış bir sigorta, bir arızanın işareti olabilir.
• Ölçüm Cihazları ile Kontrol: Multimetre gibi ölçüm cihazları kullanarak akım, gerilim ve güç faktörü değerleri kontrol edilebilir. Anormal değerler bir arızanın göstergesi olabilir.

Ciddi arıza durumlarında yetkili servis ile iletişime geçmek en doğru yaklaşımdır.

Farklı Uygulama Alanlarında Reaktif Güç Kontrol Röleleri

Reaktif güç kontrol röleleri, elektrik enerjisinin kullanıldığı birçok farklı alanda yaygın olarak kullanılmaktadır:

• Sanayi Tesisleri: Fabrikalar, üretim hatları, motorlar ve transformatörler gibi yüksek endüktif yüklere sahip tesislerde enerji verimliliğini artırmak ve reaktif enerji cezalarını önlemek için kullanılır.
• Ticari Binalar: Alışveriş merkezleri, ofis binaları, hastaneler ve oteller gibi tesislerde aydınlatma, klima sistemleri ve diğer elektrikli ekipmanların reaktif güç ihtiyacını dengelemek için kullanılır.
• Altyapı Projeleri: Su arıtma tesisleri, pompa istasyonları, havalandırma sistemleri gibi büyük ölçekli altyapı projelerinde enerji verimliliğini sağlamak için kullanılır.
• Yenilenebilir Enerji Santralleri: Güneş enerjisi ve r
• Yenilenebilir Enerji Santralleri: Güneş enerjisi ve rüzgar enerjisi santrallerinde şebeke bağlantı noktalarında güç kalitesini iyileştirmek ve reaktif güç gereksinimlerini karşılamak için kullanılabilir.
• Konutlar: Büyük konut komplekslerinde veya enerji tüketimi yüksek olan evlerde de reaktif güç kontrolü faydalı olabilir.

"Enerji tasarrufu sadece bir seçenek değil, bir zorunluluktur." - Anonim

Sıkça Sorulan Sorular (SSS)

Umarız bu kapsamlı blog yazısı, reaktif güç kontrol röleleri hakkında merak ettiğiniz tüm sorulara cevap vermiştir. Enerji verimliliğinizi artırmak ve maliyetlerinizi düşürmek için reaktif güç kontrolünü ihmal etmeyin!
